STRUCTURE

構造

•



  ※一部水回り及び玄関部は除きます。　概念図

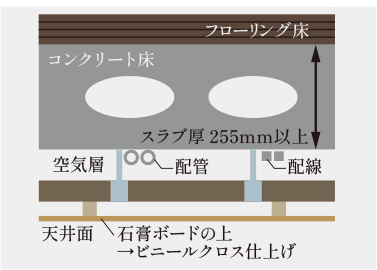

  二重天井

  将来的にリフォームしやすい二重天井を採用。電気配線や水廻りの給水管などを専有部分の床コンクリートに打ち込まず、二重天井部分に敷設しています。

•

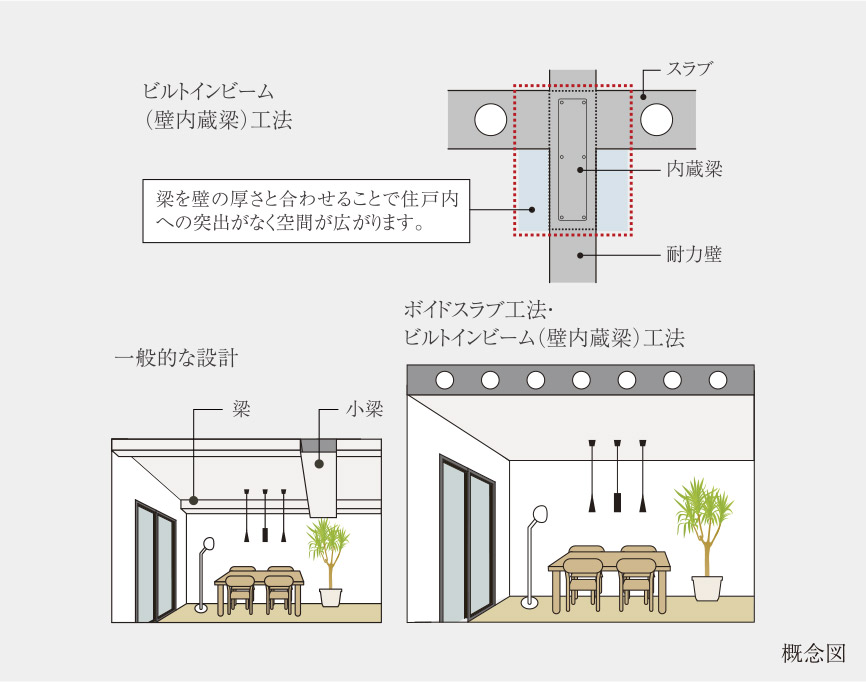

  ビルトインビーム工法&ボイドスラブ工法
  戸境の梁は耐力壁と一体となったビルトインビーム（壁内蔵梁）工法。また、スラブ内にコンクリートの隙間をつくり、軽量なままのスラブ厚を厚くするボイドスラブ工法を採用。天井の小梁をなくしスッキリとした空間を実現します。
  ※一部住戸を除く

•

  「住宅性能表示制度」適用マンション
  国土交通大臣の登録を受けた第三者評価期機関が住宅の性能を評価する「住宅性能表示制度」を導入しました。

•

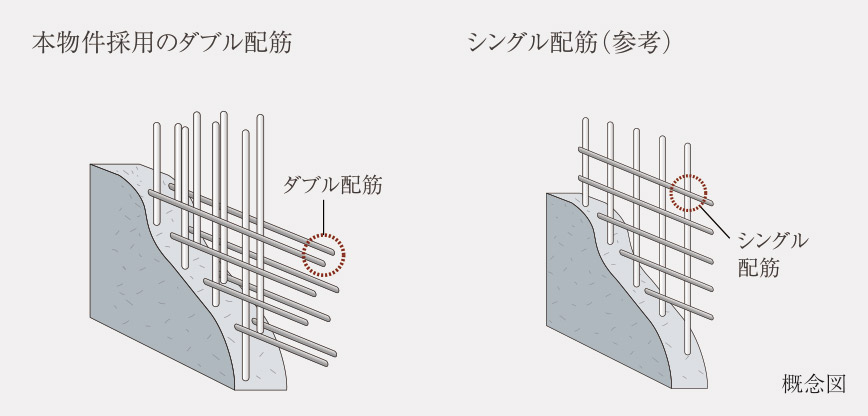

  ダブル配筋 （外壁及び戸境壁）
  シングル配筋に比べて、ひび割れが起きにくく耐久性が高まり、強い構造強度を実現します。
  ※ベランダ側はシングル配筋。

•

  ※Ｅ・Ｆタイプの戸境壁は乾式耐火遮音間仕切りとなります

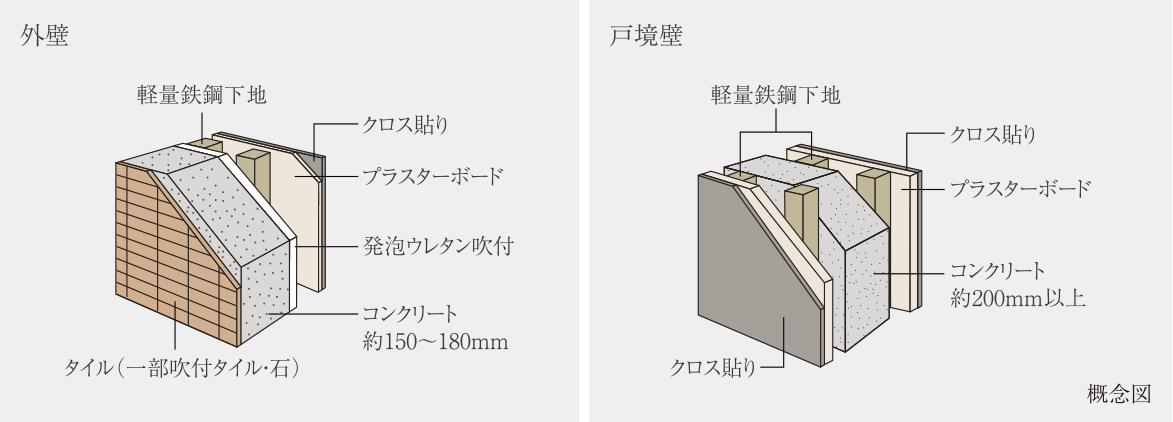

  壁構造
  外壁は、タイル、コンクリート、プラスターボードなどで構成される多重構造。住戸間の戸境壁は約200mm以上を確保しました。

•

  　

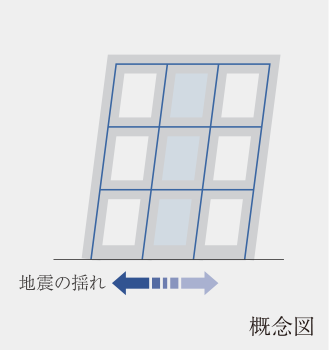

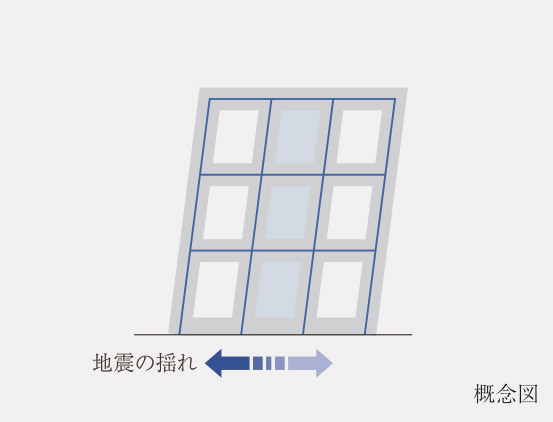

  耐震構造
  柱や梁で架構を構成し、一部耐震壁を付加することで、地震に耐えるよう工夫した耐震構造を採用しました。

•

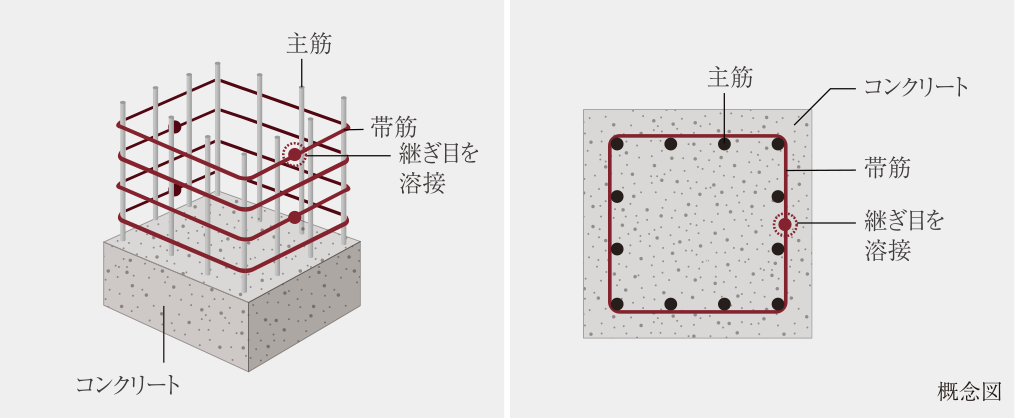

  溶接閉鎖型帯筋
  溶接閉鎖型の柱帯筋とは、工場で帯筋を溶接することで、一体性をもたせた形にして主筋を束ねるものです。

•

  耐震構造
  柱や梁で架構を構成し、一部耐震壁を付加することで、地震に耐えるよう工夫した耐震構造を採用しました。

•

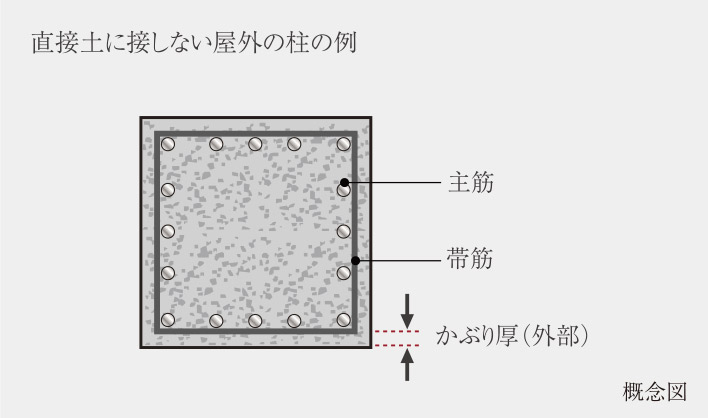

  かぶり厚
  構造体の耐久性を保つため鉄筋の表面を覆うコンクリート厚を、土に接しない部分約30〜50mm、接する部分約50〜70mm確保し、耐久性を保っています。

•

  基礎構造
  強固な杭を支持層となる硬い地盤に構築して建物を足元から支える杭基礎構造を採用。杭は、場所打ち鋼管コンクリート拡底杭を採用し、地下約21m付近のN値の高い強固な地盤を支持層としています。

•

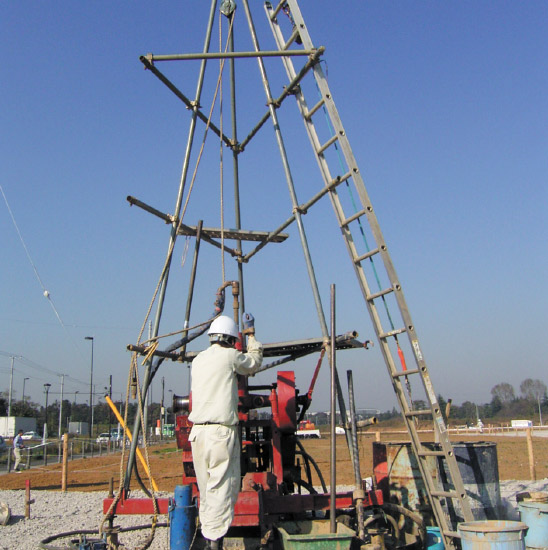

  地盤調査
  マンション建設前に、地盤調査を入念に行った上で、建築場所の地盤性状に適した建物の基礎を選定します。

•

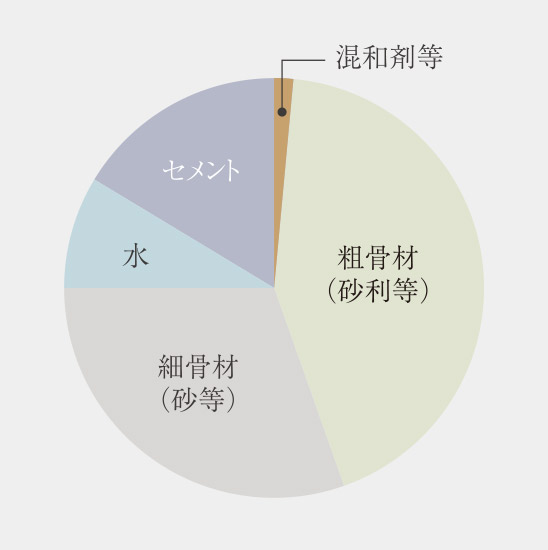

  劣化対策3等級・水セメント比

  劣化対策等級は、住宅がどれだけ長期間もつかという評価。主要構造部のコンクリートの水セメント比を50%以下にすることで、等級3となり、3世代（概ね75〜90年）にわたり建物がもつレベルとされています。

  ※杭は除く
• 劣化対策3等級
  水セメント比
  劣化対策等級は、住宅がどれだけ長期間もつかという評価。主要構造部のコンクリートの水セメント比を50%以下にすることで、等級3となり、3世代（概ね75〜90年）にわたり建物がもつレベルとされています。
  ※杭は除く

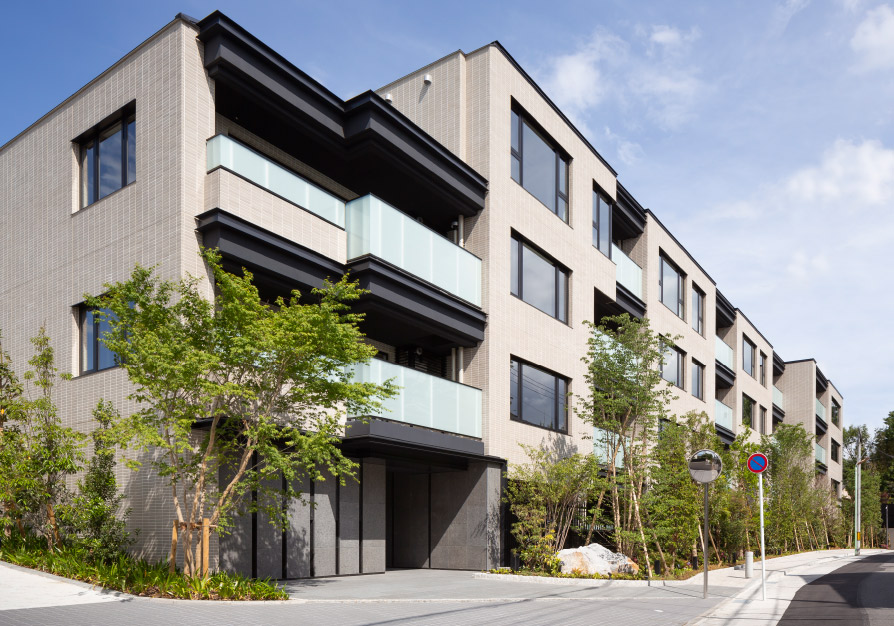

2020年度グッドデザイン賞受賞　トヨタホーム「アネシア本山 THE GRAND RESIDENCE」

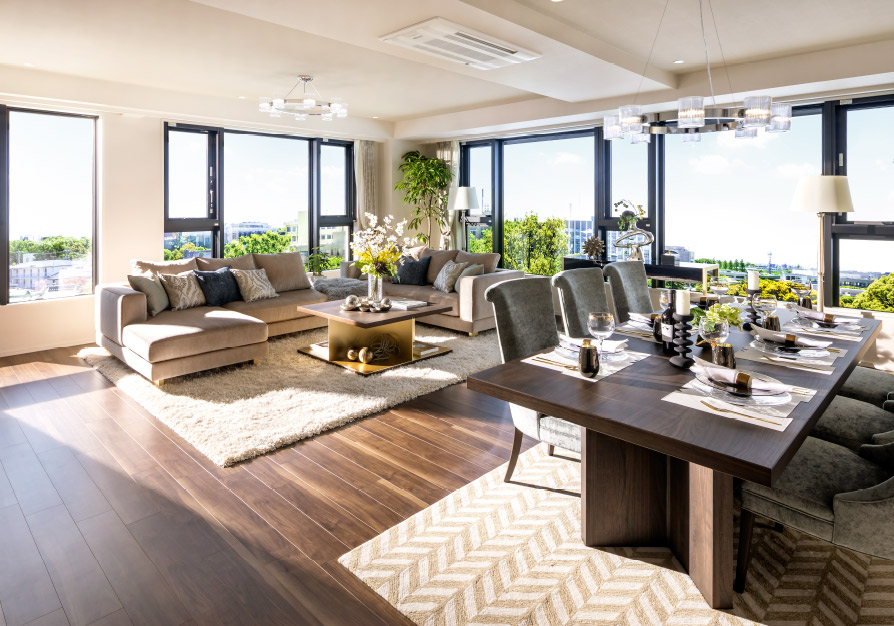

「アネシア本山 THE GRAND RESIDENCE」は、屋内廊下の壁を「耐力壁」とし、住戸間の戸境壁を「ウォールガーダー（梁内蔵壁）式」（最上階を除く）とすることで梁や柱を限界までなくし、ゆとりと開放感に満ちた空間を実現。その点を評価いただきました。
